Солнечный вегетарий: теплица нового поколения своими руками

Устройство и особенности конструкции

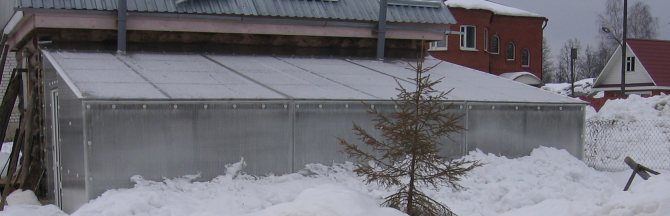

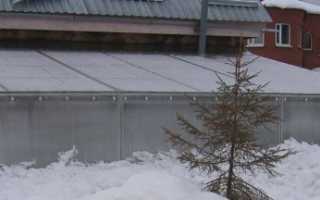

Вегетарий из сотового поликарбоната

А. В. Иванов более 20 лет проводил эксперименты, на основе которых бала сконструирована и запатентованная теплица нового поколения, получившая в дальнейшем множество наград на аграрных выставках. В странах СНГ уникальная на то время технология не получила массового распространения.

Это интересно: максимальный результат, полученный Ивановым в период с февраля по ноябрь, составлял 44 кг овощей, собранных с 1 м2. При этом общая площадь теплицы не превышала 16,5 м2. Среди российских специалистов достигнуть этой урожайности удалось лишь в 2010 г.

Зато в Северной Европе и Азии вегатарий широко используется, а его конструкция постоянно дорабатывается. Нередко вегетарий называют теплицей по скандинавской технологии, но на практике это не что иное, как изобретение советского учителя, имеющее некоторые доработки.

Устройство вегетария Иванова

Общая схема устройства солнечного вегеатрия А. В. Иванова

Вегетарий представляет собой односкатную теплицу, расположенную с севера на юг. Общее устройство вегатария можно увидеть на схеме выше. Среди особенностей конструкции можно отметить:

• Северная часть — глухая капитальная стена, облицованная теплоизоляционным материалом с отражающей поверхностью или выкрашенная в белый цвет. Стена может быть выполнена как в виде отдельно расположенной конструкции, так и быть частью жилого или хозяйственного здания.
• Кровля — возводится с уклоном в 15–35о в южном или юго-восточном направлении. В качестве покрытия для кровли и торцевых частей стен используется светопроницаемый материал: стекло, матовое оргстекло, сотовый поликарбонат.
• Уклон грунта — преимущественно теплица возводится на участке с наклоном 15–35о. Если участок абсолютно ровный, то создаётся искусственная насыпь параллельная уклону кровли. Угол уклона выбирается в зависимости от региона. На юге градус уклона меньше, а на севере — больше.

За счёт правильно подобранного угла уклона количество солнечной энергии, поступающей внутрь теплицы через кровельный материал, увеличивается от 4 до 20 раз в зависимости от времени года.

Система воздухообмена в теплице

Схематичное изображение солнечного вегетария с системой орошения

Система замкнутого воздухообмена является одной из главных особенностей теплиц нового поколения. Она помогает решить проблему потери питательной среды для растений в виде углекислого газа (СО2), который в обычных теплицах улетучивается при открывании форточек или боковых створок в сооружении.

Для воздухообмена в вегетарии используется следующая система:

• Трубы под грунтом — располагаются на глубине 30–35 см от поверхности почвы с шагом 55–60 см. Направление укладки — с юга на север или перпендикулярно капитально стене сооружения. В нижней части теплицы трубы выходят наружу на высоту до 60 см.
• Вертикальные трубы — система труб в верхней части теплицы соединяется в коллектор с регуляционной заслонкой и вентилятором. Труба коллектора выводится на крышу через северную стену. Вентилятор располагается внутри теплицы в верхней части трубы под потолком.

Заслонка и вентилятор используются для регуляции температуры внутри теплицы. К примеру, зимой, когда температура снаружи сооружения равна минус 8–10 Со, внутри теплицы в дневное время поддерживаются постоянные 25 Со.

Система воздухообмена из полипропиленовых труб в солнечном вегетарии

Это достигается за счёт распределения тепла, которое скапливается в верхней части теплицы. Днём посредством вентилятора тёплый воздух принудительно транспортируется в систему труб под почвой. Ночью процесс повторяется с точностью наоборот — аккумулированное почвой тепло нагревает холодный воздух.

В жаркие дни, когда температура воздуха в теплице может привести к перегреву произрастающих растений, система вентилирования выводит лишнее тепло наружу. Для этого нижняя заслонка в коллекторной трубе закрывается, а вентилятор «выгоняет» горячий воздух через открытую верхнюю заслонку.

Система орошения солнечного вегетария

Солнечный вегетарий промышленного типа с капельным поливом

Для орошения культур, произрастающих в теплице, используется влага, собираемая из почвы и воздуха. В качестве системы для сбора влаги выступает вентиляционный трубопровод, проложенный под почвой.

По всей длине труб просверлены отверстия с шагом 20 см. В момент прохождения тёплого воздуха по холодной трубе образуется конденсат, оседающих на стенках вентиляционного канала. Благодаря отверстиям конденсат проникает в почву. И также под трубами располагается керамзитовый слой, который впитывает часть влаги и равномерно распределяет её по всей длине гряды.

Вода, полученная из влаги, не содержит солей, обогащена аммиаком и органическими разложениями. При недостаточном орошении предусмотрена система капельного полива. При этом внешний полив растений не требуется.

Недостатки

Солнечный вегетарий с кровлей из сотового поликарбоната

Несмотря на массу преимущественных особенностей, описанных выше, теплица вегетарий не лишена некоторых минусов. К существенным недостаткам этой теплицы можно отнести:

• в регионах с высокой летней температурой воздух внутри вегетария прогревается слишком сильно, что может привести к перегреву почвы и гибели растения. При этом даже мощная система вентиляции не всегда справляется с отводом горячего воздуха. Для решения этой проблемы кровлю нужно затенять посредством укладки плотной ткани или брезента;
• если теплица плохо сконструирована, то по эффективности она ничем не превосходит обычный парник. Конструкция будет лишена герметичности, что приведёт к потере тепла и слишком низкой температуры в ночное время, а ошибки в системе вентилирования могут стать причиной образования сырости и конденсата;
• соотношения пространства к количеству гряд в сравнении с классической теплицей слишком мало. В маленьких вегетариях наклон почвы не позволяет в полной мере расположить полноценные гряды для выращивания большого объёма овощей. Для увеличения объёмов приходиться увеличивать общую площадь вегетария.

Стоимость обслуживания и капитального ремонта вегатария в несколько раз выше, чем стандартной теплицы из поликарбоната или оконных рам. Но даже несмотря на эти минусы, использование вегетариев оправданно. Необходимо лишь соблюдать технологию устройства и проверять качество выполняемых работ.

Галерея: вегетарии различной конструкции

Солнечный вегетарий Иванова из кирпича и полиэтиленовой плёнки

Солнечный вегетарий Иванова на основе каркаса из металла и поликарбоната

Вегетарий Иванова из сотового поликарбоната большого размера

Вегетарий Иванова с покрытием из полиэтиленовой плёнки

Вегетарий Иванова в холодное время года

Вегетарий Иванова небольшого размера для типовых участков

Закажите теплицы от производителя по доступным ценам!

Ивановский завод металлических конструкций — это крупный производитель поликарбонатных теплиц в Иванове, предлагает вамкачественные и надёжные теплицы с покрытием из сотового поликарбоната. Изготавливаемые нами теплицы из сотового поликарбоната просты в сборке и эксплуатации. Купить теплицу от производителя – это всегда выигрыш в цене. Правильная теплица от ивановского завода металлических конструкций – залог отличных урожаев!

Наш сайт теплиц подробно представляет всю выпускаемую нами продукцию: от теплиц из сотового поликарбоната до парников и аксессуаров, необходимых для обслуживания и эксплуатации теплиц.

Солнечный вегетарий

Солнечный вегетарий (теплица) своими руками (Часть 1)

Как правильно построить автоматическую теплицу ВЕГЕТАРИЙ 5-го поколения

Подготовка к строительству сооружения

Прежде чем приступать к расчётам и закупать строительный материал потребуется выбрать место расположения вегетария. Сооружение должно располагаться с севера на юг, на природном или искусственном склоне. Желательно, чтобы деревья и кустарник располагались с северной стороны, а пространство с юга было свободным и не затенялось.

Оптимально, если вегетарий будет пристроен к жилому дому, подсобному или хозяйственному строению. Это даст возможность не только снизить объёмы выполняемых работ, но и сделать конструкцию стены более капитальной.

При выборе площадки под теплицу следует учитывать её размеры. Стандартный размер вегетария Иванова — высота по задней стенке 3,5 м, ширина 2,75 м, длина 6 м. При желании можно взять произвольный размер с учётом свободного места на участке. После согласования места расположения и размеров теплицы можно переходить к выбору материала, его расчётам, закупке и доставке на место проведения работ.

Видео: выбор места для солнечного вегетария

Солнечный вегетарий Выбор места

Солнечный вегетарий в Киевской области

Выбор материала

Пескобетон М300 и асбоцементные трубы для возведения фундамента вегетария

Для постройки современного варианта вегетария Иванова рекомендуется использовать только качественные материалы. Это обезопасит будущего владельца теплицы от повреждения светопроницаемого материала и несущих опор кровли.

В качестве материалов для различных конструктивных узлов вегетария можно порекомендовать следующее:

• Фундамент — бетон марки М250–300. При желании можно использовать уже готовые смеси от производителя. При покупке следует внимательно осмотреть мешок. Он должен быть целый, без повреждений и проколов бумаги.
• Опорные трубы — изделия из асбоцемента диаметром Ø120–150 мм. От длины трубы будет зависеть высота постройки. Желательно выбирать изделия не короче 2000 мм.
• Арматура — стальные пруты не менее Ø10–12 мм. Для вязки арматуры лучше использовать стальную проволоку Ø0,9 мм.
• Опорный каркас — стальная труба прямоугольного сечения 40×80 или 60×80 мм толщиной не менее 4 мм.

  Материалы для постройки каркаса и рам вегетария

• Деревянная рама — высушенный при естественной влажности брусок из лиственницы 50×50 или 60×60 мм. В качестве защитного состава лучше использовать фирменные пропитки для дерева.
• Светопроникающий материал — сотовый поликарбонат толщиной 8 мм для кровли и 4–6 мм для стен. Для монтажа также потребуется торцевой и соединительный профиль от производителя.
• Система воздухообмена — трубы из полиэтилена низкого давления или полипропилена с маркировкой DN125(Ø125 мм). Для поворота, разветвления и перехода на более крупную трубу используются фитинги с аналогичной маркировкой.

В качестве крепежей используются оцинкованный саморезы 3×50 мм, болты М10 длиной 120 мм с соответствующей гайкой и шайбой. Для проклейки швов применяется герметик для наружных работ от фирменных производителей.

Расчёт необходимого материала

Обрезная доска 25x200x6000 для изготовления каркаса для гряд и настила для дорожек

Количество материала необходимого для постройки солнечного вегетария напрямую зависит от его габаритов, формы кровли и глубины заглубления фундамента. В качестве примера приведём материал, который необходим для постройки теплицы с углом наклона по грунту в 15о. При этом ширина вегетария будет составлять почти 5,2 м, а длина около 5 м при высоте 2 м.

Для постройки необходим следующий материал:

• бетон — 2 мешка пескобетона М300 по 25 кг;
• асбоцементные трубы — 9 шт длиной 2000 мм;
• арматура — рифлёные пруты Ø12 мм общей длиной 30 м;
• стальная труба — 9 шт длиной 2500 мм и 3 шт длиной 5000 мм;
• обрезная доска — 20 шт размером 25x200x6000 или 25x225x6000 мм;
• деревянный брусок — 20 шт размером 50x50x6000 мм и 10 шт размером 50x50x3000 мм;
• труба ПНД — 5 шт длиной 5000 мм и 7 шт длиной 1000 мм;
• фитинги ПНД — отводы 90о в количестве 15 шт, тройник в количестве 4 шт;
• поликарбонат — общая площадь материала в листах не менее 50 м2.

Прозрачный сотовый поликарбонат является идельным материалом для кровли вегетария

В качестве инструмента для возведения вегетария потребуется:

• земляной бур;
• сварочный аппарат;
• болгарка;
• электролобзик;
• электродрель;
• шуруповёрт;
• строительный уровень;
• молоток;
• набор гаечных ключей;
• ёмкость для бетона и воды.

Если есть такая возможность, то для замеса бетона лучше использовать бетономешалку.

Теплица – это выгодно или нет

Теплица – теплое сооружение, предназначенное для выращивания растений. Как правило, теплицы капитальные постройки, установленные на прочном фундаменте. Они отличаются по форме – двухскатные, односкатные, арочные, геокуполные, каплевидные. Каркас может быть изготовлен из оцинкованного материала, труб, деревянных перекладин.

Имеют отличие и покрытие – стекло, пленка ПВХ или поликарбонат. Каждое покрытие имеет свои преимущества и недостатки, ценовую категорию и срок службы.

Принято считать, что наиболее распространенным укрывным материалом считается поликарбонат. Он прозрачный, хорошо проводит свет, защищает растения от ветра и снега, долго сохраняет тепло.

Многих дачников интересует вопрос, стоит ли приобретать теплицы и устанавливать на своих участках. Ответ, однозначно да, если позволяет площадь угодий. В зависимости от размеров теплицы можно заниматься выращиванием овощей и зелени на свой стол, а есть возможность заниматься сельскохозяйственной деятельностью и растить продукцию на реализацию.

Постройка теплицы, проведение системы полива и обогрева, специальное освещение и вентиляция – придется вложить немало средств, но со временем они себя оправдают. Ведь так приятно видеть на столе свежие овощи круглый год!

Нюансы эксплуатации

Солнечный вегетарий большой площади с каркасом из деревянного бруса

В процессе эксплуатации солнечного вегетария следует внимательно следить за уровнем влажности и температурой внутри сооружения. Для этого лучше установить электронный гигрометр и термометр в водонепроницаемом корпусе.

Температура в вегетарии подбирается с учётом комфортных значений для произрастающих в нём растений. За номинальную берётся температура не ниже 25 Со в дневное время и 12–15 Со в ночное.

При необходимости повысить температуру принудительно закрывается вытяжная створка, расположенная в верхней части коллектора. Если требуется понизить температуру на несколько градусов, то необходимо открыть заслонку и форточки.

По мере расходования в бойлеры следует пополнять чистой водой без содержания извести, тяжёлых металлов и следов ржавчины. От качества воды зависит не только урожайность, но и общее состояние почвы.

Видео по теме: солнечный вегетарий — теплица нового поколения из окон

Солнечный вегетарий, Парник из окон, Проверка зимой.

Солнечный вегетарий является ярким примером того, как конструктивно простое сооружение, собранное со знанием простых законов физики, позволяет увеличить урожайности овощным и плодовых культур в несколько раз. Причём для выращивания растения не используются удобрения и добавки. При этом растения плодоносят на несколько недель раньше, а по вкусу ничем не отличаются от овощей, выращенных в открытом грунте.

• Автор: Виталий Варламов
• Распечатать

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования. Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(7 голосов, среднее: 3.9 из 5)

Поделитесь с друзьями!

Как модифицировать солнечный дом

Отечественные огородники, опробовавшие идею Иванова на практике, получают такие же прекрасные результаты. Помидоры в теплицах нового поколения сажают в марте и собирают в мае, в начале апреля уже срезают лук и салат, выкапывают редис и чеснок.

Модифицируют вегетарий, предлагая оригинальные идеи:

1. Добавляют форточки.
2. Монтируют подсветку из светодиодов.
3. Красят пленку и поликарбонат в темно-красный (длина световой волны 660 нм) и голубой (длина волны 445 нм).
4. Утепляют на ночь фольгированными матами.
5. Сохраняют тепло, установив дополнительные емкости с водой. Применяют тепловой насос.
6. Мульчируют грядки агроволокном или соломой.
7. Создают колонии червей, синтезирующих биогумус.
8. Вместо пластиковых труб используют оцинкованные, так как они лучше проводят тепло.
9. Заглубляют сооружение на 50-100 см, добавляя эффект «термоса».
10. Строят тамбур для сохранения тепла и защиты от вредителей.
11. Собирают дождевую воду в бак, а оттуда с помощью насоса пускают ее на капельный полив.

Интересная идея – сделать из северной стены коллектор. Для этого нужно зашить ее пенопластом, отсыпать камнями и закрыть листами жести, предварительно покрасив их в черный цвет. Камни будут накапливать тепло днем, а отдавать – ночью. Жестяную стену можно поднимать и опускать с помощью системы рычагов.
